Wir liefern unser Bedienpult auch ohne Ausbrüche - Bohrungen oder sonstiges an unsere Kunden.
So können Sie sich das Bedienpult so aufbauen wie Sie es wünschen.

Zum Artikel gehören dann folgende Bauteile:
1: 1 x Bedienteil oben
2: 1 x Bedienteil unten
3: 2 x Winkel mit 35 Grad Neigung

Im Jahr 2015 ging unsere Version V1 an den Start.
Langezeit hatten wir kein Bedienfeld, aber mit der Version V1 haben wir den Zahn der Zeit getroffen. Anwender hatten nur die Möglichkeit Ihre Maschine nach der Umrüstung auf unsere Steuerung nun auch ein modernes Bedienfeld an Ihre Maschine zu bauen. Viele Details wurden in der V3 Version geändert, die in der V2 Version nicht möglich waren.

Highlights
- 3mm Alugehäuse
- Monitor von hinten verschraubt - keine Vesahalterung
- Optionales Verstellsystem möglich
- auswechselbare Tastatur - schneller Austausch bei verschleiß
- flexibel Erweiterbar

Im Jahr 2015 war die Mach3 noch im Einsatz was durch die einfache Programmierung es möglich machte Sonderfunktionen in eine PC Tastatur zu programmieren.
Was am Anfang als perfekt verstanden wurde, hat sich im laufe der Zeit als Problem herausgestellt.
Das Betriebssystem Windows XP veraltete und Windows 7 oder höher wurde vom Kunden gewünscht.
Aber Windows wurde auch immer komplexer und machte der Mach3 immer mehr zu schaffen.
Neue Controller wurden notwendig. Allerdings auch neue Maschinensoftware wie die Mach4 oder die SIM Software.

Diese Software erlaubt es nicht ohne weiteres eine Windows Tastatur mit Sonderbefehlen auszustatten

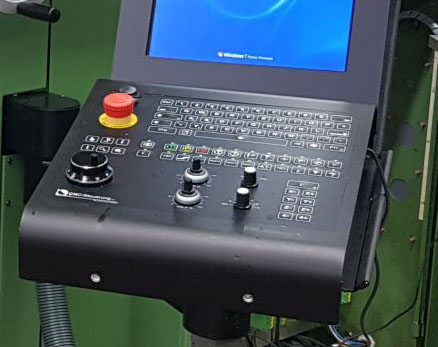

Die bei der V1 Serie eingesetzte Folie, war schön und zuverlässig. Aber wie auch bei den alten Maschinenbedienfeldern lösten sich an den meist verwendeten Stellen im laufe der Jahre ab. Nun war der Wechsel der Folie sehr teuer und zeitaufwendig.

Lange Zeit haben wir nach einer passenden Lösung gesucht, die auch im Falle eines defektes schnellen und preiswerten Austausch ermöglicht. Die V3 wurde gebohren.
Die Gehäuseform ist der V1 angelehnt.
Das obere Gehäuseteil nimmt den PC auf, das untere Gehäuse die Tastatur.
Beim PC können wir bis zu 23,8 Zoll Touchscreen PC verbauen. Das untere Gehäuse kann mit und ohne Mauspad geordert werden. Neben der Tastatur und Monitor ist soviel Platz das dort Schalter/Taster / Potentiometer nach Ihren Wünschen verbaut werden können.

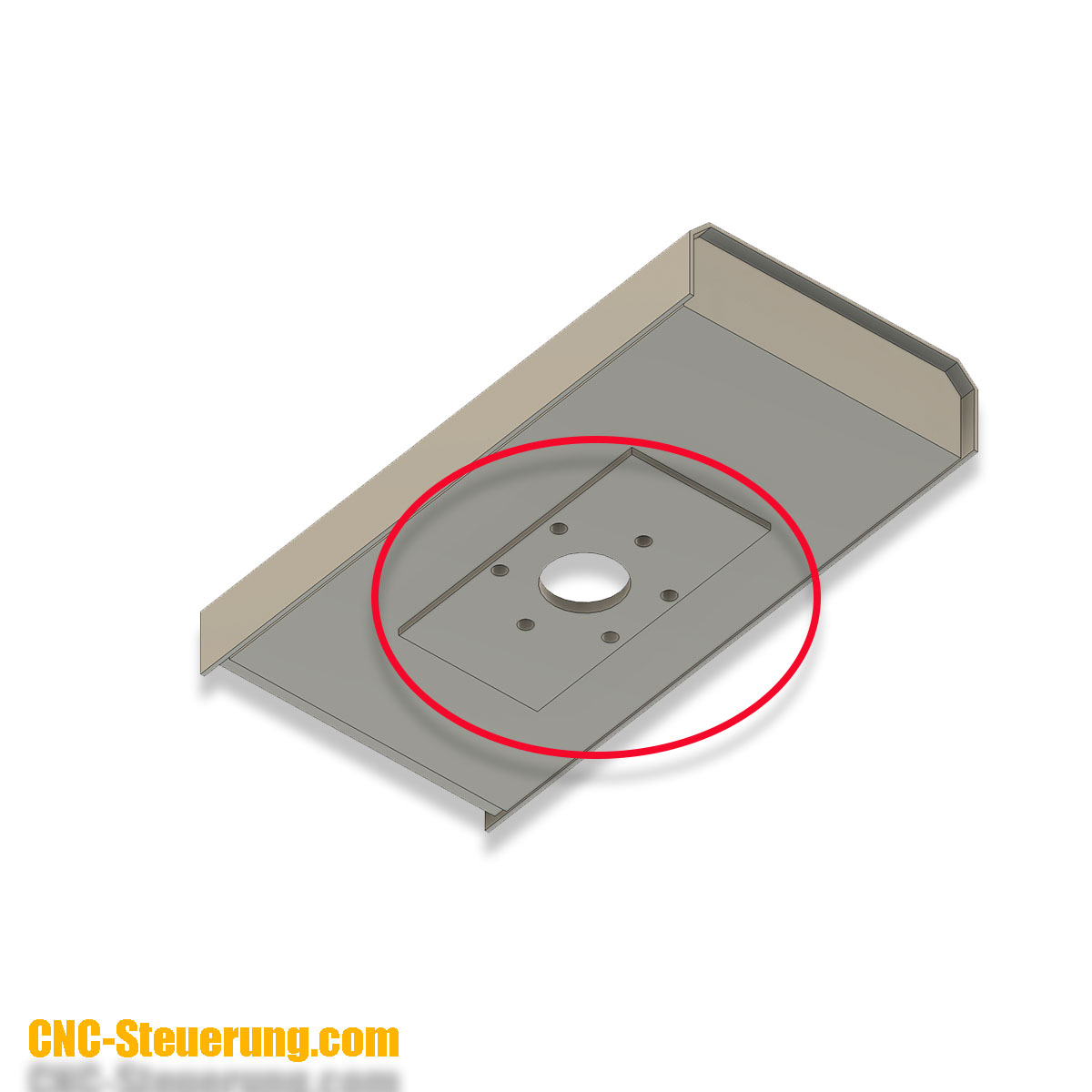

Wer das Bedienfeld an einem Tragarm montieren möchte benötigt Verstärkungsplatten.
Prüfen Sie bitte ob das unten abgebildete Lochbild dem Lochbild Ihres Tragarmes übereinstimmt.

Beachten Sie:
Dadurch das wir keinen Durchbruch im unteren Bedienpult haben, können Sie mit der Position der Verstärkungsplatte selber wählen.


Grundsätzlich bauen wir auf das MPG Modul auf. Hier wird die Verbindung mittels 25 poliger Verlängerung gearbeitet.
Alle Belegungen sind klar auf der Platine aufgedruckt und sollten kein Problem bei der Verdrahtung sein.

Weiterhin stehen Ihnen die Zustimmtaster und Not Aus Taster als Eingang zu Verfügung. Außen ist immer der PE - hier wird nur einer benötigt.

Wer sein eigenes Bedienkonzept bauen möchte kann unsere Handradbaugruppe dafür nehmen, mit dieser Platine werden die grundsätzlichen Verdahtungsfehler vermieden.

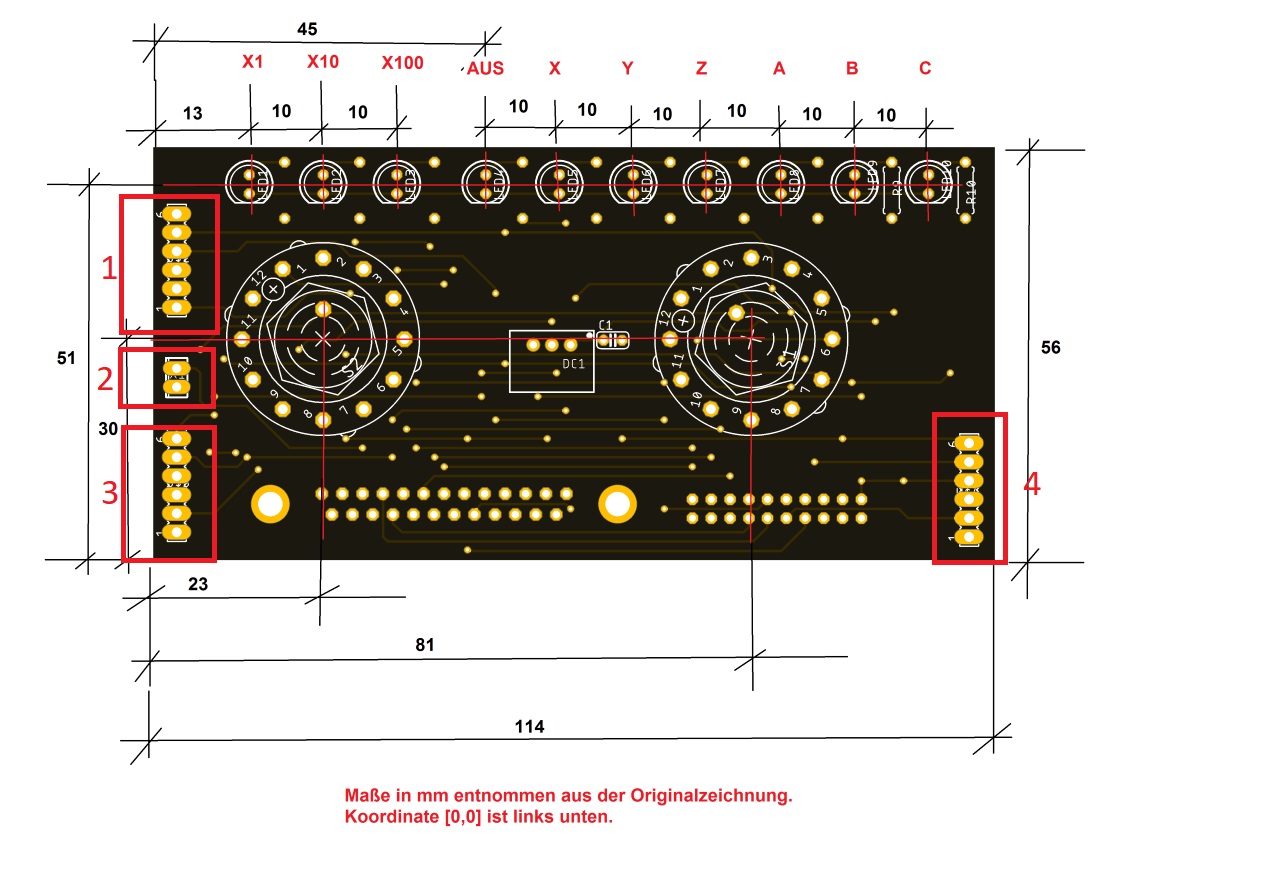

Die Abmessungen der Platine und Bauteile finden Sie hier:

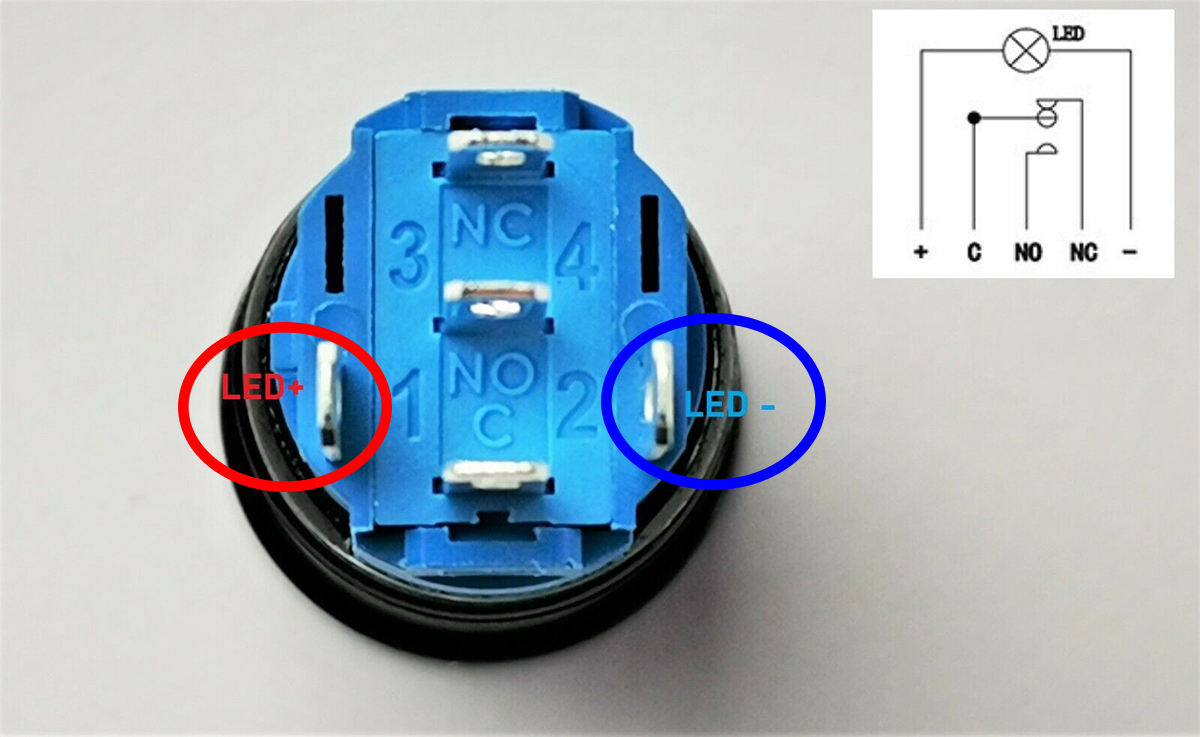

Wird die Platine mit LED geliefert, kann das wie folgt aussehen:

Die Anordnung und Funktion der LED ist wie folgt:

Wichtig ist die LED C oder Null !

Die Platine hat folgende Schraubanschlüsse:

1 - hier wird der Encoder angeschlossen, bitte beachtet den Aufdruck auf der Platine!
Hier wird der Drehencoder angeschlossen.
Die Spannungsversorgung liegt aussen an den Klemmen ( wie im Bild gezeigt) , Encodersignale liegen innen und sind sehr klar gekennzeichnet

2 - Wer eine Null Taste hat kann diese hier anschließen - Allerdings zu Lasten der 6 Achse

3 - hier werden der Not Aus (NA) und Zustimmtaster (Zus) angeschlossen

Von oben nach unten:

PE:  Schutzleiteranschluss für den Zustimmtaster

ZUS 1 und 2 : Klemmen für die Zustimmtaste

NA 1 und 1 : Not Aus Anschluss

PE: Schutzleiteranschluss für das Not Aus Signal

4 - hier werden die beiden Potis 1 und Potis 2 angeschlossen

• GND = Massesignal für Poti 2
• P2 = Signal Poti 2
• +5 volt = Spannungsversorgung für Poti 2
• GND = Massesignal für Poti 1
• P1 = Anschluss Poti 1

• • +5 Volt Spannungsversorgung für Poti 1

Die Verbindung erfolgt via Flachbandkabel was entweder auf das MPG Modul aufgesteckt wird, oder mit einem 1:1 Verlängerungskabel am MPG angeschlossen wird.

Wer ein Bedienfeld sich aufbauen möchte, hat immer das gleiche Problem. Sie können eine Taste auflegen aber dann eine LED ansteuern? Das wird mit unserer Bedienfeldplatine sehr einfach.

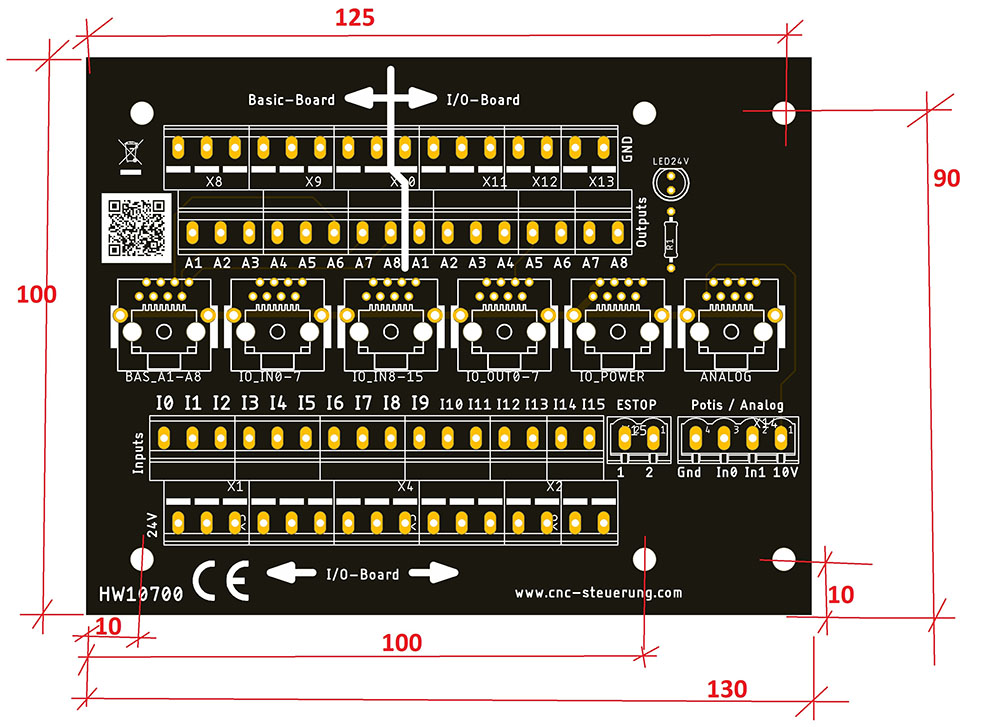

Die Bedienfeldplatine wird in den Abmessungen Breite 110 x Höhe 100 mm geliefert. Die Bohrungen an den Ecken sind 10mm von den Seiten gesetzt. Der Bohrungsdurchmesser hat 3,5 mm.
Schrauben Sie die Platine im Bedienpult an, oder unter dem Bedienpult selber.

Anschluss und Funktion:

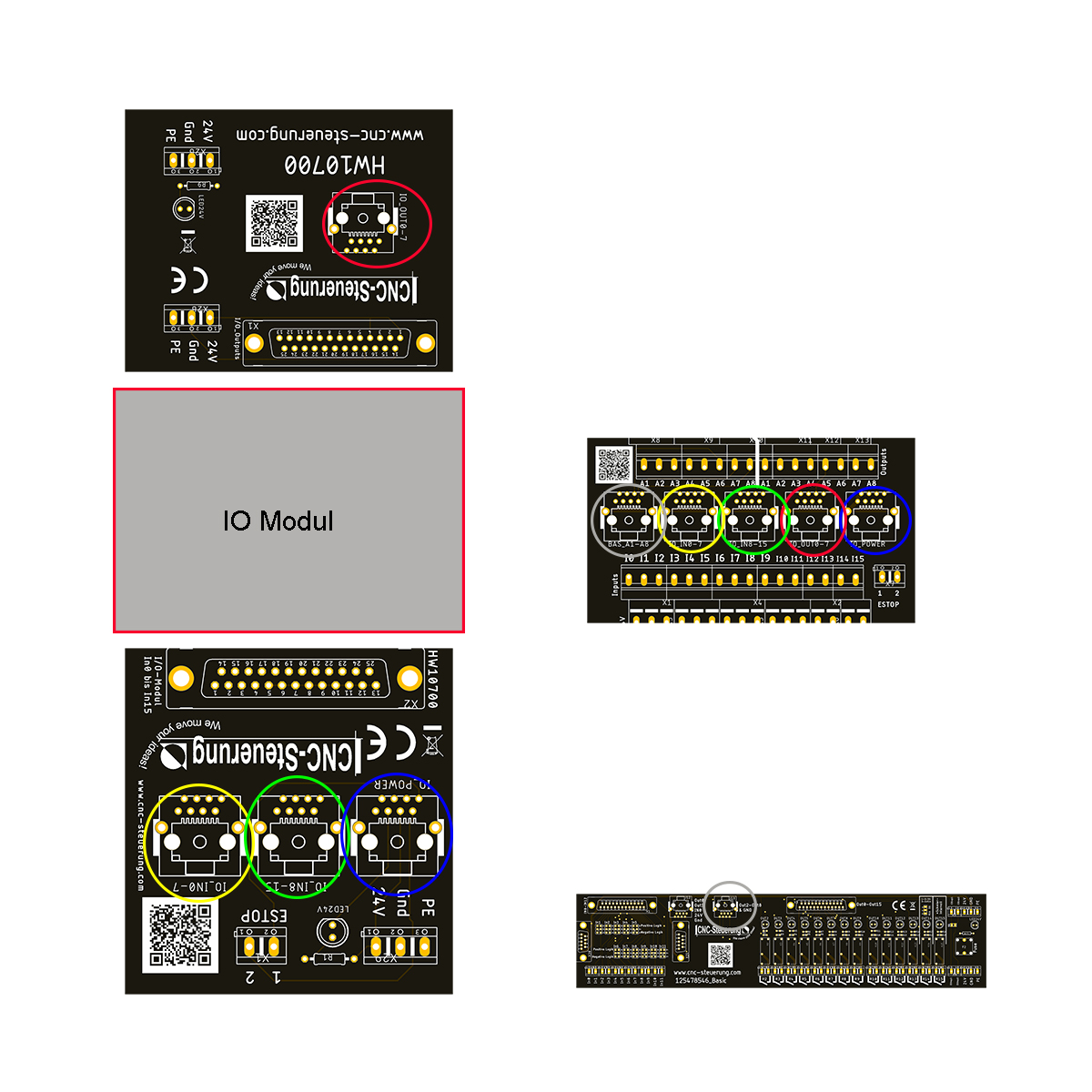

Verbinden Sie die RJ45 Stecker mit einem ausreichend langen Netzwerkkabel 1:1 von Schrank bis in das Bedienfeld. Es werden insgesamt bei vollem Ausbau 5 Kabel benötigt. Am besten kaufen Sie unterschiedliche Farben.
Wir nutzen:
- Gelb
- Rot
- Grün
- Grau
- Blau
Wer nur mit dem IO Modul arbeiten möchte benötigt das graue Kabel nicht.

Diese beiden Kabel werden dann am IO auf der Eingangsplatine wieder herausgefüht

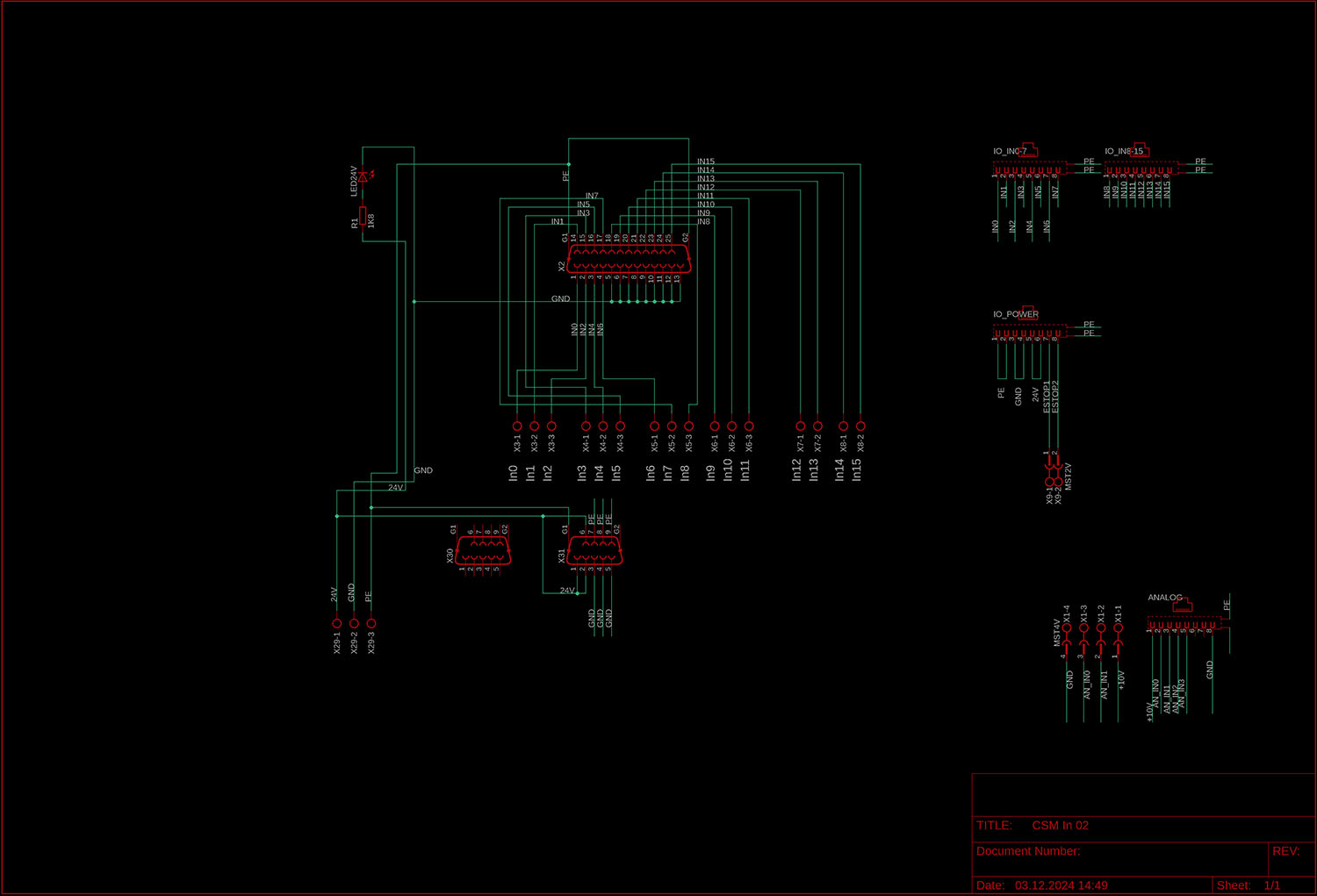

Hier noch die einzelnen Schaltpläne

Grundsätzlich bieten wir dieses Bedienfeld in 2 Ausbaustufen an:
Die Standardversion wird als Bedienfeld ohne eingebauten Handrad geliefert:
Die Abmessungen der Alublende sind hier 250 x 250 x 3 mm

Von der Platine haben wir zwei Versionen. Nennen wir Sie V1 und V2.

Hier erst einmal die Beschreibung der V1 weiter unten die V2

Die Pro Version wird mit eingebauten Handrad geliefert. Die Abmessungen in der Pro Variante sind bei der Alublende: 350 x 250 x 3 mm Grundsätzlich gibt es beide Varianten in den Farben Rot - Blau und Schwarz.  Andere Farben auf Anfrage möglich.

Die Steuerplatine wird mit der Alublende fertig montiert geliefert. Die Skripte für die SIM Software und die Spezial Oberfläche wird mit der Platine geliefert  ( Download Link) Die Tasten sind auf der RJ45 wie hier beschrieben aufgelegt.

Die RJ45 Belegung für die Tasten ist hier beschrieben:

Der Anschluss durch den Anwender ist sehr einfach. Legen Sie die Spannung (24 Volt) oben an den Klemmen an.

Die Klemmen;
GND = 24 Volt Minus
ESTOP2 = Anschluss an das MPG Modul = ESTOP2
ESTOP 1 = Anschluss an das MPG Modul = ESTOP 1 - am MPG muss auch die 24 Volt für den NOT AUS angelegt sein. ESTOP 2 ist die Rückführende Leitung.

Die Kommunikation der Tasten und Not Aus findet dann über die RJ 45 Buchse statt.

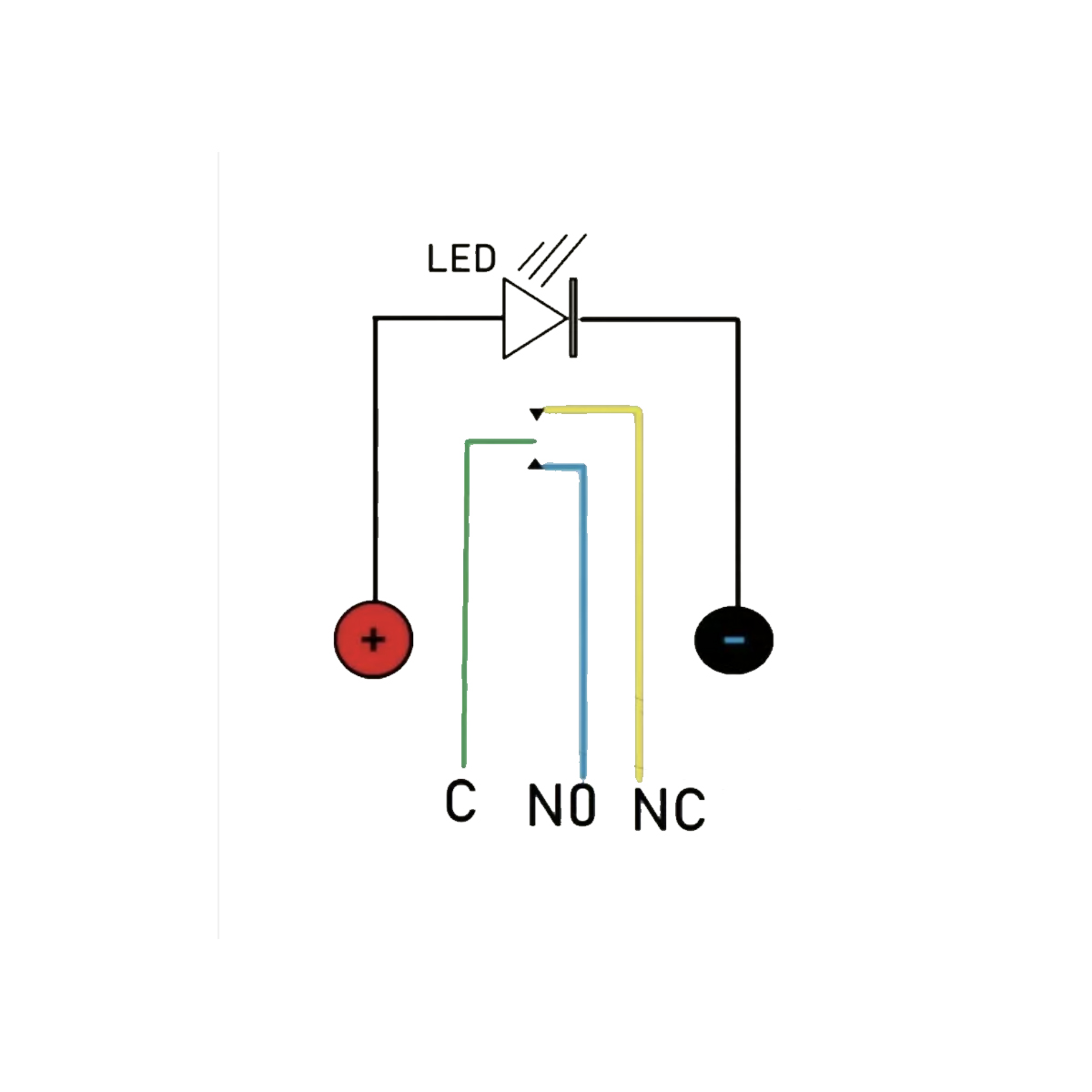

Die Tasten sind als Taster ausgelegt und haben teilweise eine doppelte Funktion, die dann auch durch eine LED angezeigt wird. Um das Tastenfeld überhaupt nutzen zu können, muss der Schlüsselschalter in die Position ON gedreht werden.  Die Led leuchtet wenn der Schlüsselschalter auf OFF steht ROT und wenn er auf ON gedreht wird GRÜN. ROT Leuchtet er nur wenn die Steuerung eingeschaltet ist.

NOT AUS Schalter: Leuchten alle LED Grün ist der NOT AUS frei also nicht gedrückt, Rotieren die LED in den Farben Rot und Grün ist der NOT AUS gedrückt.

Das Bedienfeld mit Handrad hat eine Platine auf der Unterseite, mit der die Funktionen vom Bedienfeld zum MPG Modul übergeben werden. Dies Platine ist bereits vor verdrahtet und darf nicht geändert werden.

Entnehmen Sie der Zeichnung unten, die Belegung der Tasten

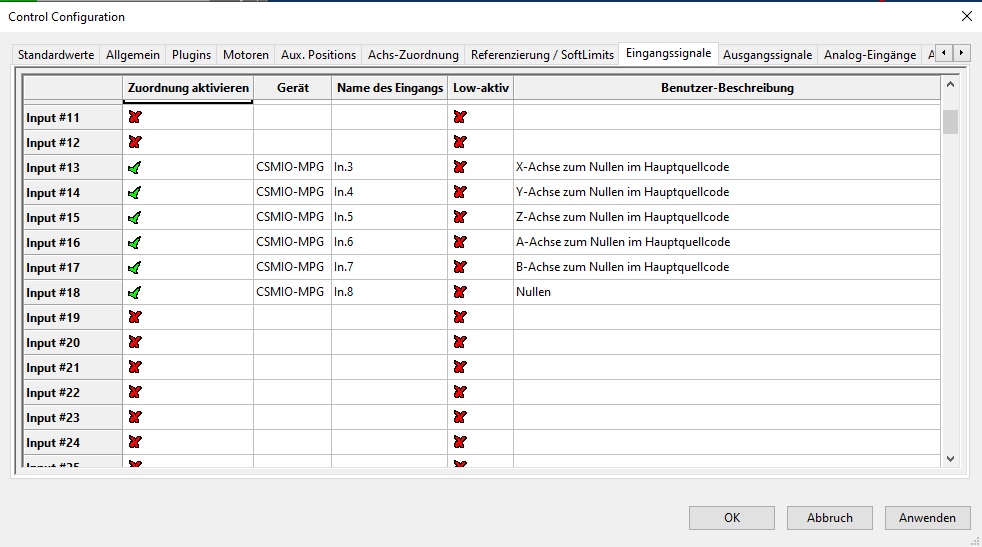

Das bedeutet diese Taste wird am PIN 8 der RJ45 herausgeführt. Dieses Siganl muss dann auf einen Eingang der CSMIO zugewiesen werden.

Instandsetzung:

Sollte einmal ein Schalter defekt sein, gehen Sie wie folgt vor:
- Ziehen Sie den Netzstecker
- Enfernen Sie alle Kabel zur Steuerung
- Demontieren Sie die Tafel
- Drehen Sie diese um und entfernen Sie die Schalteinheit in dem Sie die Verriegelungslaschen hinein drücken und mit gedrückter Lasche die Schalteinheit hochziehen

Achtung: Bei Not Aus Schalter müssen Sie ziehen

Wer bei uns die Makros oder ein Bedienfeld bei uns gekauft hat, erhält eine gepackte Datei
Speichern Sie sich diese Datei an einem sicheren Ort ab.

Öffnen Sie die Datei und markieren Sie alle Dateien - klicken Sie auf "Kopieren"

300 mm Breit und 100 hoch

Ein fertig aufgebautes System für Ihre Maschine. Die 300er Serie ist eine Serie die immer 300 mm breit und 100 mm hoch ist. Als Bautiefe geben wir 60mm an.
Der Encoder falls vorhanden hat 100 Impulse pro Umdrehung.

Laden Sie sich hier den Verdrahtungsplan herunter

Einbauhandrad für Ihre Maschine
Die hochwertige 3mm dicke Aluplatte in den Abmessungen 300 x 100 mm
wird mit 6 M4 Schrauben an Ihrem Maschinenbedienpult angeschraubt.

Das Einbauhandrad kann mittels 25 poligen Kabel 1:1 an das MPG Modul angeschlossen werden.

Funktionseise:
Sie können mit diesem Einbauhandrad:
- Achsen mittels Wahlschalter anwählen
- Auflösung mittels Wahlschalter auswählen
- Achse Nullen (Option)
- Achsen über einen 100er Encoder bewegen
- diese Funktionen müssen über die Freigabetaste freigeben werden.
- Schlüsselschalter zum Übersteuern der Maschinenkabine (Nur im Retrofit 2.0)
- Bestätigungstaster zum Quittieren der STO Freigabe

Zusätzlich verfügt das Einbauhand über 2 Drehpotentiometer die für die Drehzahl und Vorschubgeschwindigkeitsübersteuerung genommen werden kann.

Andere Abmessungen oder Farben gegen Kostenübernahme auf Anfrage möglich
Folgende Farben stehen zur Auswahl:
- Schwarz mit weisser Schrift = Standard

Lieferumfang:

3mm dicke Alufrontblende in Standardfarbe Schwarz mit:
1 x Encoder 100 Impulse je Auflösung
1 x Not Aus
2 x Wahlschalter für Auflösung und Achsanwahl
1 x Schlüsselschalter
1 x Taster zur Freigabe
1 x Taster zum Achse Nullen (Optional)
2 x Potentiometer für Drehzahl und Vorschub

“Doppel Handrad”:

Blende mit folgende Ausstattung :
2 x Encoder
1 x Not Aus
1 x Taster Freigabe
1 x Taster Auflösung
2 x Poti

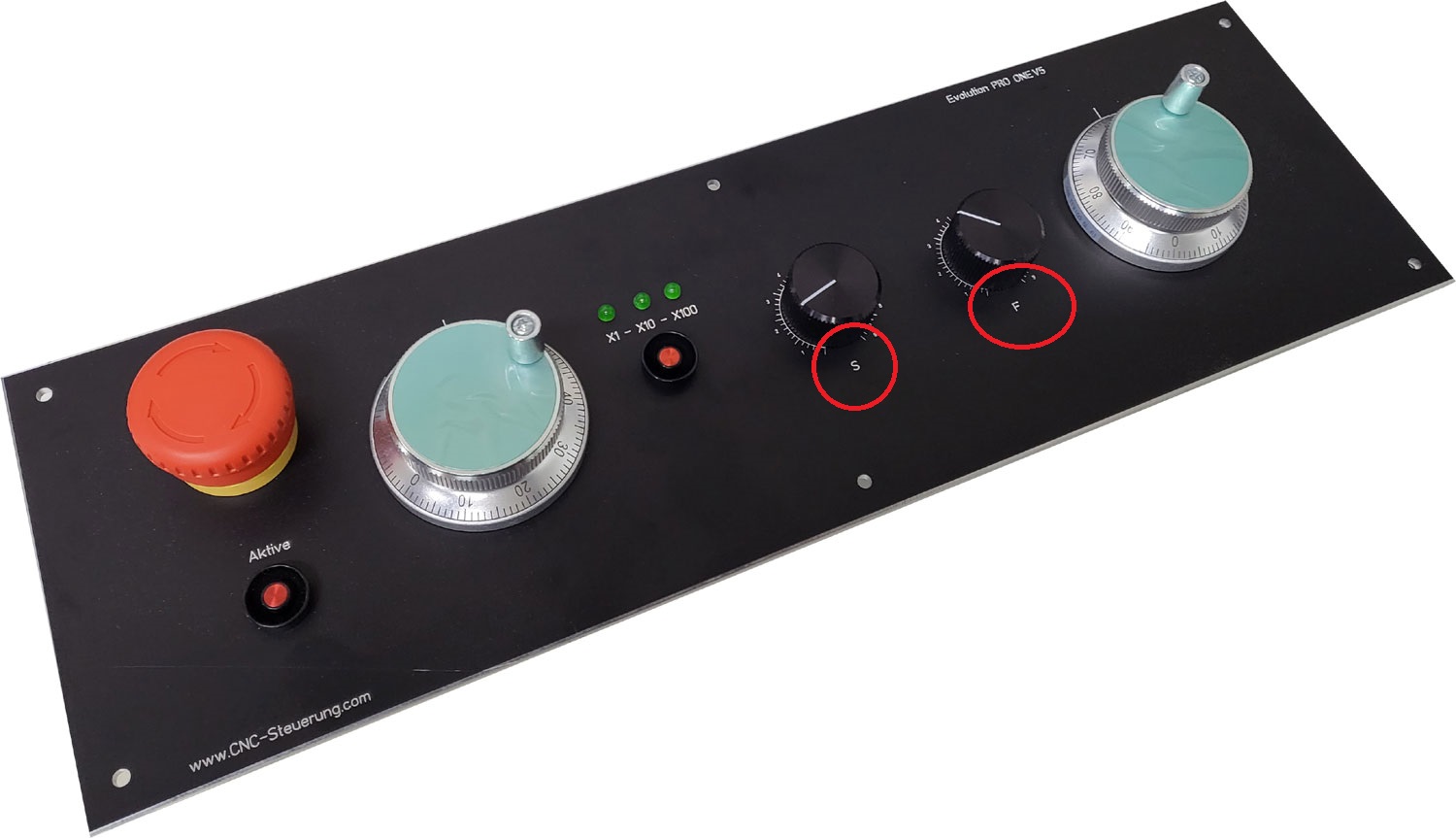

Potis:
Das Bedienfeld stellt 2 Potis für die Übersteuerung von Vorschub und Drehzahl bereit.
S steht für Speed und F für Feed (Vorschub)

Auf der Rückseite sehen Sie die jeweils 3 Kontakte der Potis.
Löten Sie hier 3 Kabel jeweils in entsprechender Länge an. Ein Querschnitt von 0,5mm² ist völlig ausreichend.
Die Signale :
- 10 Volt
- GND
- Signal legen Sie auf Klemmenblock der IP Steuerung auf.
