Übersicht der CSMIO Steuerung

Grafische Übersicht der Anschlussmöglichkeiten der CSMIO Steuerung Die CSMIO arbeitet mit Mach3/4 und SIM Software zusammen.

Grafische Übersicht der Anschlussmöglichkeiten der CSMIO Steuerung

 Die CSMIO arbeitet mit Mach3/4 und SIM Software zusammen.

 IP-M:

die kleinste Version der CSMIO ist für Schrittmotoren und Servos geeignet.
Wir empfehlen Ihnen aber keine Servos da die Ausgabe “nur” 125 KhZ beträgt und die Ein und Ausgänge für Servos zu gering sind.

ip-m

IP-M

Passende Produkte

Info
max. 4 Achsen
max. 12 Eingänge
max. 125 Khz

IP-S:
Der große “ Bruder ” der IP-M ist für Schrittmotoren und Servos geeignet.
Wenn Servos mit Step/Dir Signalen eingesetzt werden die beste Wahl .
Bis zu 6 Achsen

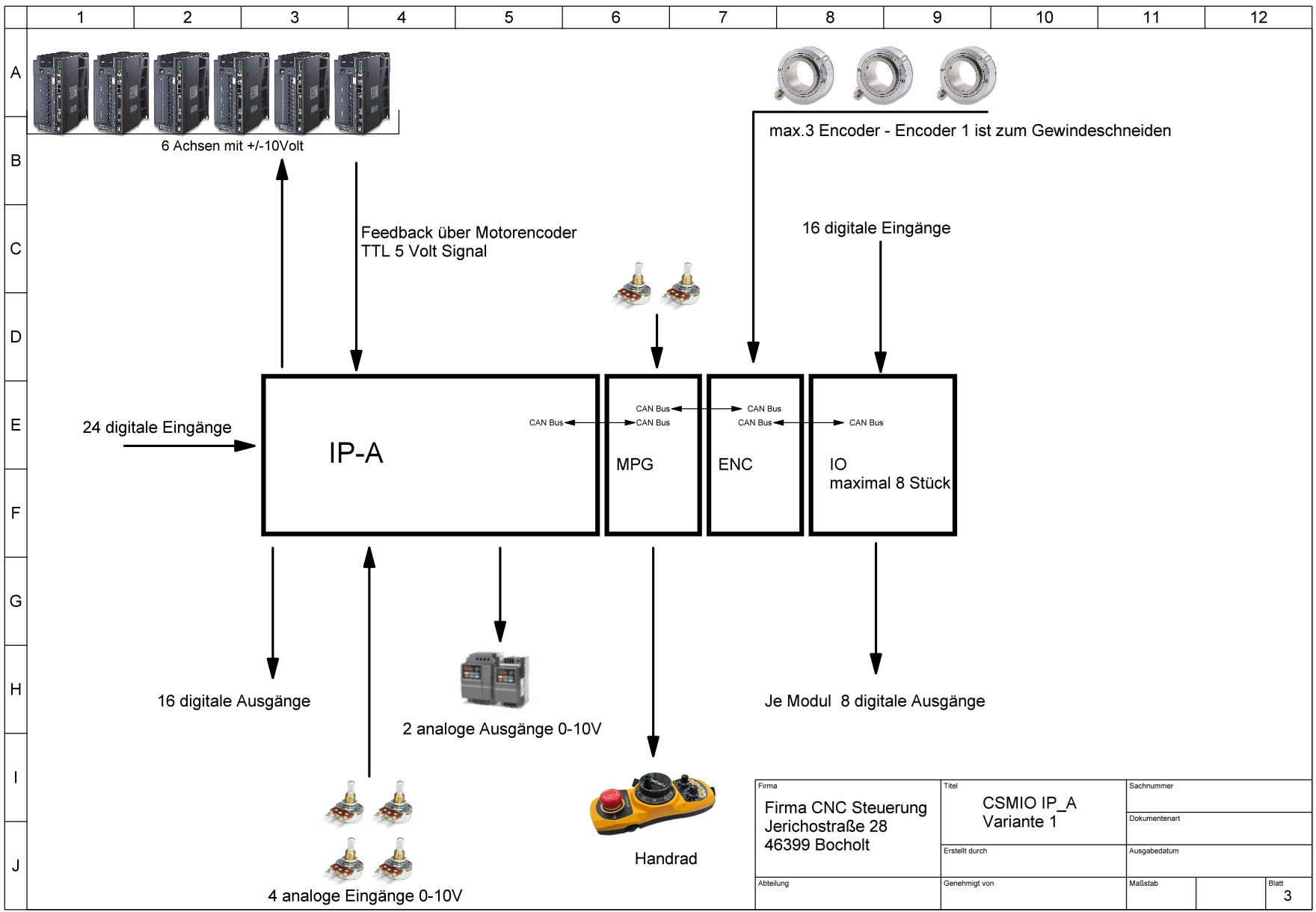

IP-A Version Variante 1:
Für alle die Servos mit analogen Signalen (+/-10 Volt) arbeiten. Hier in Variante 1 werden die
5V TTL Signale aus den Servodrives herausgeführt und auf die IP-A als Wegmesssystem genutzt.

IP-A_(1)

IP-A

Bild zeigt die Auslegung mit Encoderrückführung als Strecke
IP-A Version Variante 2:
Für alle die Servos mit analogen Signalen (+/-10 Volt) arbeiten. Hier in Variante 2 werden die
5V TTL Signale der Glasmaßstäbe als Wegmesssystem genutzt.
