Starseite in der Übersicht

Die Startseite

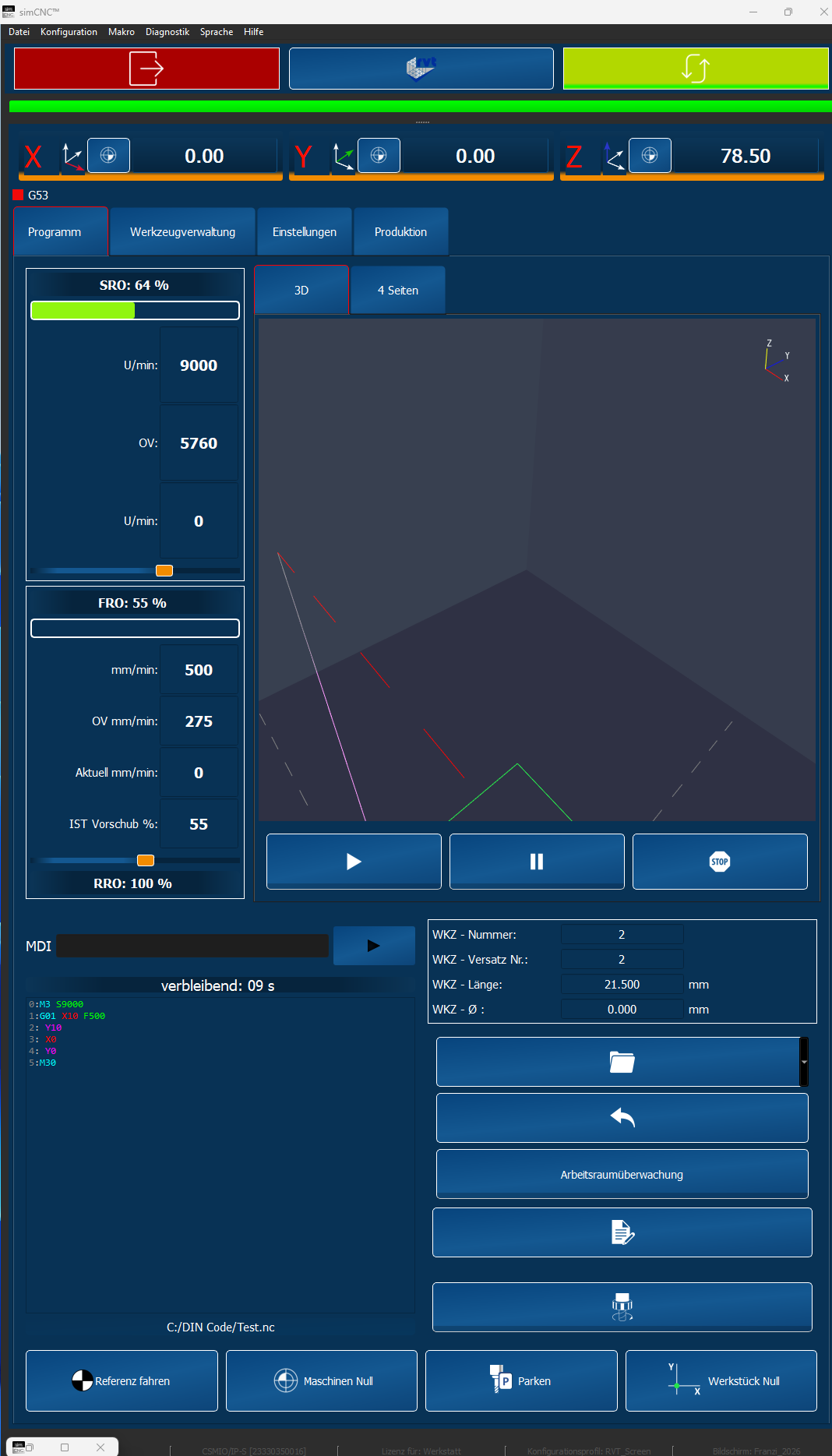

Die Startseite hat folgende Darstellung:

Um die Maschine zu aktivieren klicken Sie oben rechts auf den Button:

Es öffnet sich ein Bestätigungsfenster. Schieben Sie mit der Maus oder bei einem Touchscreen den orangen Balken ganz nach rechts

Nach der Bestätigung sieht die Obere Leiste dann so aus.
Es leuchtet der Button und die grüne LED Leiste. Das zeigt Ihnen die Software ist mit dem Controller verbunden.

Am Anfang sehen Sie Orange Balken unter den Digital Achanzeigen.
Orange = nicht Referenz gefahren

Um eine Maschine zu Referenzieren klicken Sie auf diese Schaltfläche unten links

Während die Maschine eine nach der anderen Achsen auf Referenzposition fährt wechseln die Orangen Balken nach und nach auf Grün

Wenn alle Achsen referenziert wurden leuchten alle Balken Grün

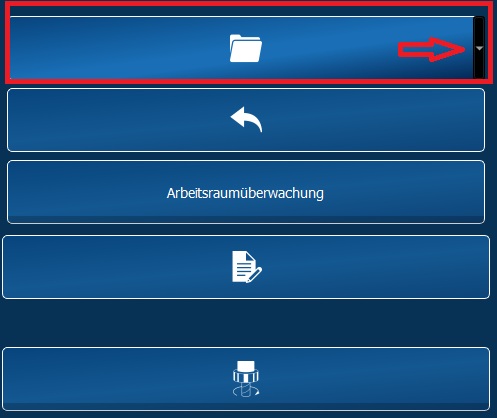

Laden Sie ein Programm, klicken Sie dazu auf die Schaltfläche mit dem Ordner.

Es öffnet sich der Exploer, wählen Sie Ihre Datei aus

Wenn das gewählte Programm ausgesucht wurde erscheint der Din Code unten links. Die Programmlaufzeit steht über dem Din Code

Sie erhalten auch eine Vorschau der Bewegungen
