Anschluss der CASE

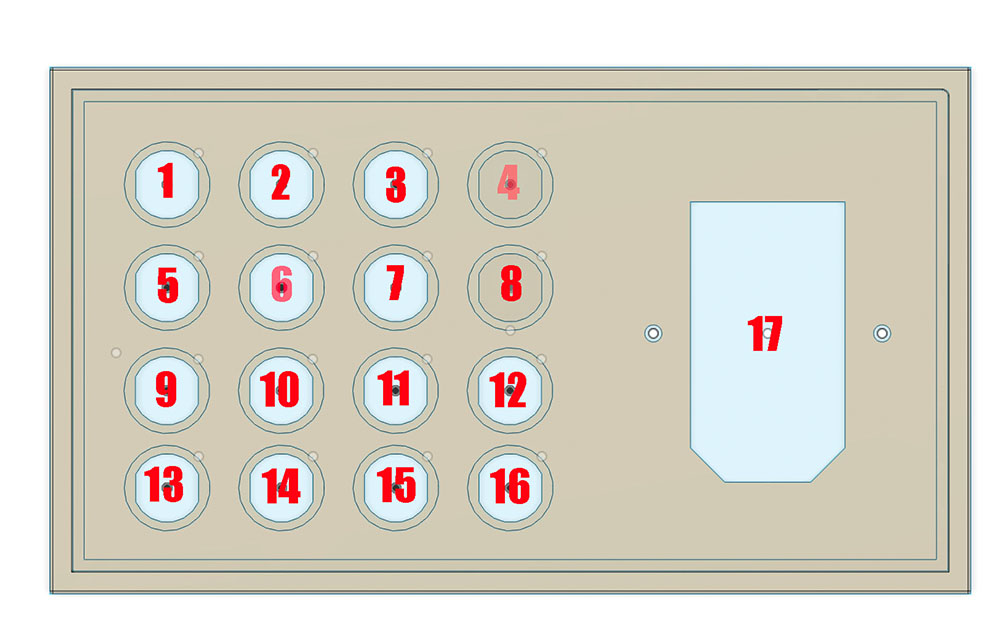

Steckerbelegung der CASE:

Stecker 1 bis 4 = 4 poliger Motorstrom Stecker:
1. X Achse Motorkabel
2. Y Achse Motorkabel
3. Z Achse Motorkabel
4. A Achse Motorkabel

Stecker 5 bis 8 = 5 poliger Encoderstecker
5. X Achse Encoderkabel
6. Y Achse Encoderkabel
7. Z Achse Encoderkabel
8. A Achse Encoderkabel

Stecker 9 bis 16 = 5 poliger Sensorikstecker:
9. Sensorik
10. Sensorik
11. Sensorik
12. Sensorik
13. Sensorik
14. Sensorik
15. Sensorik
16. Sensorik

17. Stromanschluss mit Sicherung und Ein Aus Schalter

Pinbelegung Motorstromstecker:
1. U - Braun
2. V - Blau
3. W - Schwarz
4. PE - Gelb/Grün

Belegung Stecker 9:
PIN 1: 24 VDC vom Netzteil
PIN 2: GND vom Netzteil
PIN 3: Signal geht auf Eingang 1 der CSMIO (nur PNP Signal)
PIN 4: Signal geht auf Eingang 2 der CSMIO (Nur PNP Signal)
PIN 5: Signal geht auf Eingang 3 der CSMIO (Nur PNP Signal)

Belegung Stecker 10:
PIN 1: 24 VDC vom Netzteil
PIN 2: GND vom Netzteil
PIN 3: Signal geht auf Eingang 4 der CSMIO (nur PNP Signal)
PIN 4: Signal geht auf Eingang 5 der CSMIO (nur PNP Signal)
PIN 5: Signal geht auf Eingang 6 der CSMIO (nur PNP Signal)

Belegung Stecker 11:
PIN 1: 24 VDC vom Netzteil
PIN 2: GND vom Netzteil
PIN 3: Signal geht auf Eingang 7 der CSMIO (nur PNP Signal)
PIN 4: Signal geht auf Eingang 8 der CSMIO (nur PNP Signal)
PIN 5: Signal geht auf Eingang 9 der CSMIO (nur PNP Signal)

Belegung Stecker 12:
PIN 1: 24 VDC vom Netzteil
PIN 2: GND vom Netzteil
PIN 3: Signal geht auf Eingang 10 der CSMIO (nur PNP Signal)
PIN 4:

Belegung Stecker 13:
PIN 1:
PIN 2: Zuleitung Not Aus Schalter (24 Volt) *
PIN 3: Signal geht auf Eingang 0 der CSMIO Not Aus Kreis *
PIN 4.
PIN 5.

Belegung Stecker 14:
PIN 1: GND vom Netzteil
PIN 2: 24 Volt Ausgang vom OUT 1
PIN 3: 24 Volt Ausgang vom OUT 2
PIN 4: 24 Volt Ausgang vom OUT 3
PIN 5: frei

Belegung Stecker 15:
PIN 1: 10 Volt für Poti
PIN 2: GND für Poti
PIN 3: Analog Ausgang 0 - 0-10 Volt für Frequenzumrichter
PIN 4: Analog Eingang 0 für Drehzahlpoti
PIN 5: Analog Eingang 1 für Vorschubpoti
