DCDC Wandler
Wir haben einen speziellen DC-DC Wandler im Programm mit dem wir aus einem 0-10 Volt Signal ein 0-5 Volt Signal umwandeln.
Wir haben einen speziellen DC-DC Wandler im Programm mit dem wir aus einem 0-10 Volt Signal ein 0-5 Volt Signal umwandeln.
Platine
Wichtig ist hier das Sie das GND und 0-10 Volt nicht vertauschen.
Anschluss Sollwert der CSMIO

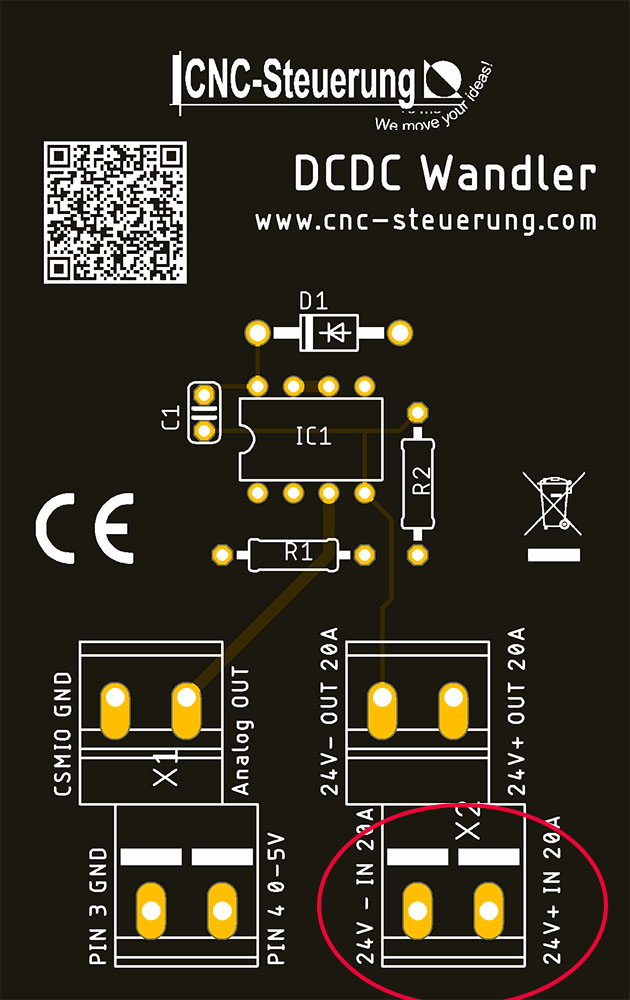

Die Stromversorgung der Platine erfolgt an den Klemmen unten rechts.
Legen Sie hier 24 Volt an. Die Baugruppe benötigt nur wenige mA.
Lassen Sie sich nicht verunsichern: Der Aufdruck 20A ist für eine andere Anwendung.
.jpg)
Stromversorgung
Passende Produkte
Anschluss Ihrer Baugruppe mit 0-5 Volt unten links
PIN3 - GND ist die Klemme für Ihre Masse
PIN 4 - 0-5 Volt ist die Klemme für Ihren Eingang.
Funktion: Wenn Sie mit der CSMIO einen analogen Wert von max. 10 Volt ausgeben, wird das Gerät max. 5 Volt ausgeben. So können Bauteile mit 0-5 Volt Sollwert mit der CSMIO betrieben werden.
Ausgang 0-5Volt
