Unsere Pneubox für HF Spindeln
Alles über unsere Pneubox - Anschluss und Inbetriebnahme
Es dient zur getrennten Schaltung des Lösedrucks, der Kegelblasluft und der pneumatischen Rückstellung der Spindel.
Pneubox
Passende Produkte

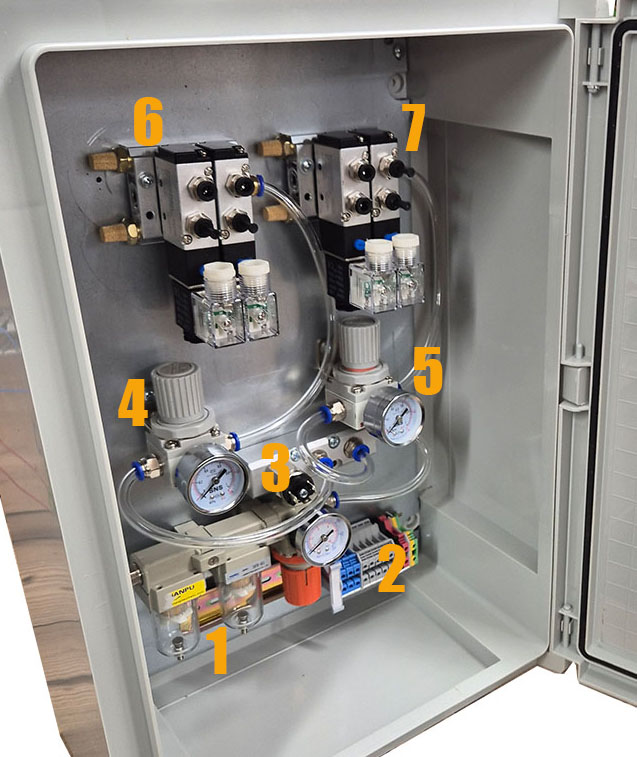

Hier in der Übersicht sehen Sie die Bauteile die wir verbauen.
1. Eingangsdruckregler mit Feinfilter und Wasserabscheider
2. Anschluss Spannungsversorgung - Sensorik
3. Drucksensor
4. Druckregler Klemmung lösen / Schließen
5. Druckregler Kegelausblasluft
6. 2 x 5/2 Wegeventil für Klemmung öffnen und schließen
das freie Ventil kann für andere Anwendungen genutzt werden ( Achtung beachten Sie den Eingangsdruck vom Ventilblock (Druckregler 4)
7.
2 x 5/2 Wegeventil für Kegelausblasluft ,
das freie Ventil kann für andere Anwendungen genutzt werden ( Achtung beachten Sie den Eingangsdruck vom Ventilblock (Druckregler 5)
.jpg)
Bild zeigt die Pneubox mit normalen Anschlussklemmen
In kürze mehr
Downloads
Unten im Bild sehen Sie die Zentrale Platine in der Pneubox. Diese haben wir schon angeschlossen.
Sie schließen einfach das Patchkabel an und gehen mit diesem Kabel auf die Adapterplatine an das CNC Connectsystem
Platine in der Pneubox
Diese kleine Platine übergibt die Signale an die Pneubox
Platine für das CNC Connect System
Stecken Sie die Platine in R2 bis R5 und schrauben Sie diese fest.
Wir empfehlen Ihnen R2 bis R5 um durch die RJ45 Buchse keine weiteren Relais mechanisch zu blockieren
Verdrahtung
Die Platine hat Drahtstifte die genau in die Schraubkontakte passen.
Drahtstifte
Wenn die Pneubox versendet wird, ziehen wir die Entwässerungsschläuche ab.
Diese finden Sie in der Zubehörtüte.
Entnehmen Sie die beiden Schläuche und stecken Sie diese von unten durch die schwarzen Verschraubungen und schieben Sie diese dann auf die kleinen Röhrchen der Abscheider (Siehe Bild).
Achten Sie hier auf die Leichtgängigkeit der Schläuche diese dürfen nicht fest in der Durchführung sitzen.
