Henning Varicon CCD-8G4-1-122 Anschluss
Wie schieße ich eine Varicon Spindel an die CSMIO an?
Wie aber schließe ich die Spindel an eine CSMIO an.
Diese Anleitung wird ohne Gewähr geschrieben. Lesen Sie die Anleitung und prüfen Sie unsere Angaben genau.
Downloads
Anschluss
Wichtig bei der Verdrahtung ist das Sie die richtige Platine identifizieren.
Alle Anschlüsse werden an den Klemmen 1 bis 15 vorgenommen - Anschlussleisten (B und C)
Die Klemmen 9-10 und 14 sind für die Freigabe und Drehrichtung zuständig.
Klemme 9 ist Linkslauf
Klemme 10 ist Rechtslauf
Klemme 14 ist für die Spindelfreigabe
Klemme 15 ist die 24 Volt Spannungsversorgung.
Verwenden Sie drei Relais unserer Steuerung.
Legen Sie auf allen Relais mittels Brücke die Klemme 15 auf.
Legen Sie an Relais 2 die Klemme 10 auf
Legen Sie an Relais 3 die Klemme 9 auf
Damit die Spindel eine Freigabe erhält können wir ein weiteres Relais (Beispiel 4) nehmen.
Um die Freigabe zu erhalten wenn die Software aktivieren, können Sie den Hochspannungs Ausgang
verwendet.
Hochspannungsausgang
Wenn Sie den Rechtslauf auf Ausgang 2 und Linkslauf auf Ausgang 3 aufgelegt haben weisen Sie diese beiden Ausgänge der Software zu.
Drehrichtung
Der analogwert zur Drehzahlregelung wird an den Klemmen 4 und 5 angeschlossen.
Wobei die Klemme 4 das 0- 10 Volt Signal erhält und an der Klemme 5 das GND angelegt wird.
Überpüfen Sie den Jumper !
Der Jumper dient zur Umschaltung der Spannungs- auf Stromsollwertvorgabe.
Offen = Spannungssollwertvorgabe
Geschlossen = Stromsollwertvorgabe
Wir arbeiten mit Spannungssollwertvorgabe - also offenen Jumper

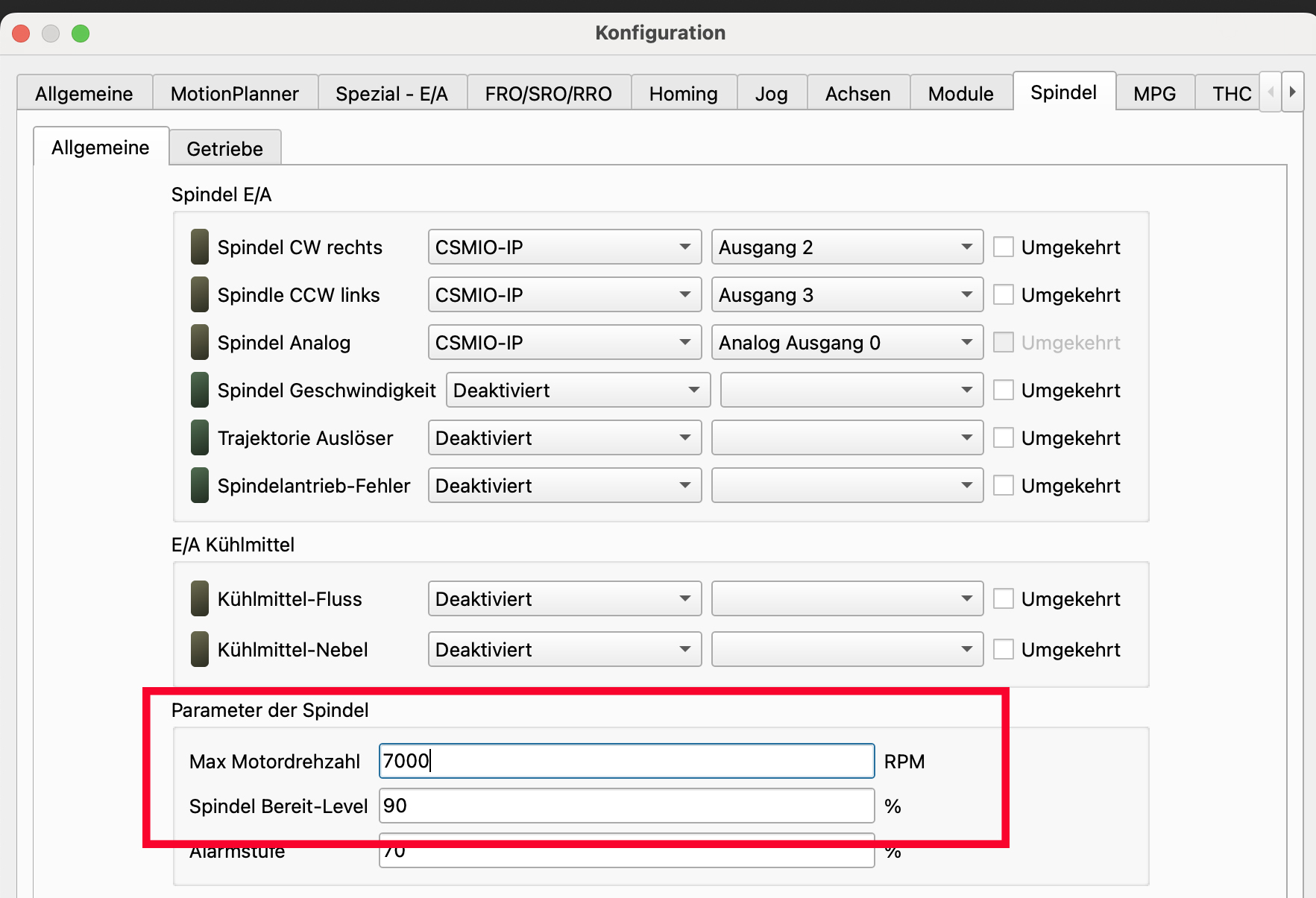

tragen Sie wie unten im Bild gezeigt die 7000 ein.
.jpg)

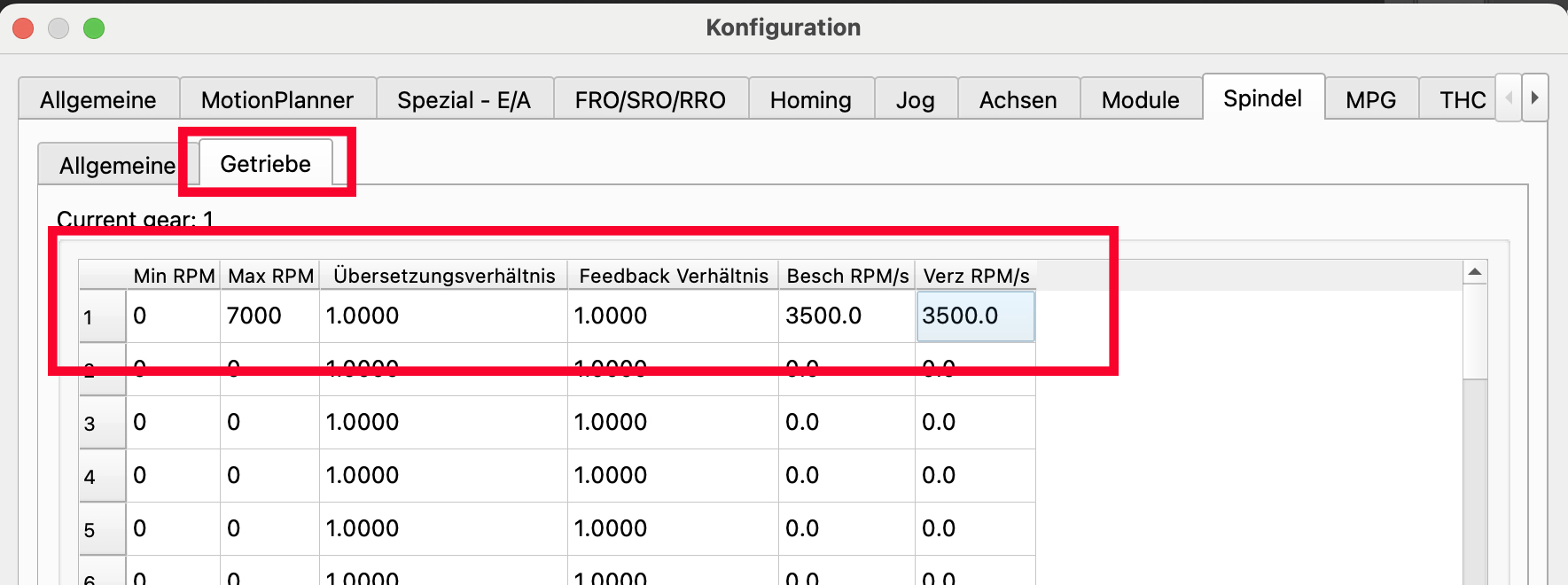

Im Reiter Getriebe tragen Sie ebenfalls die 7000 ein.
Wenn Sie bei Beschleunigung und Bremsen wie im Bild gezeigt die 3500 eintragen, würde die Spindel in 2 Sekunden starten und Bremsen.
Prüfen Sie die passenden Einstellungen für Ihre Maschine.
.jpg)
