C2000 Verdrahten

Richtig verdrahten !

Richtiges Verdrahten:
Beispiel an Hand der CSMIO IP-S bei den Eingängen.
Passt aber auch zur IP-A mit CNC-Connect System Basic

C2000_Verdrahtung

Downloads

Schließen Sie für die Grundfunktionen: Drehzahlausgabe:- ACM an - GND der CSMIO - AVI an - Analog Out 0 der CSMIODrehrichtungvorgabe: - DCM an Relais Out 2 und Relais an Out 3 (Brücke) - FWD an Relais Out 2 - REV an Relais Out 3Alarmmeldung: - RC1 an 24 Volt Dauerspannung - RB1 an einen digitalen Eingang Ihrer Wahl. Dieser wird dann für den Spindelalarm zugewiesen

Passende Produkte

Gehen wir in die SIM Software.

Spindel_(3)

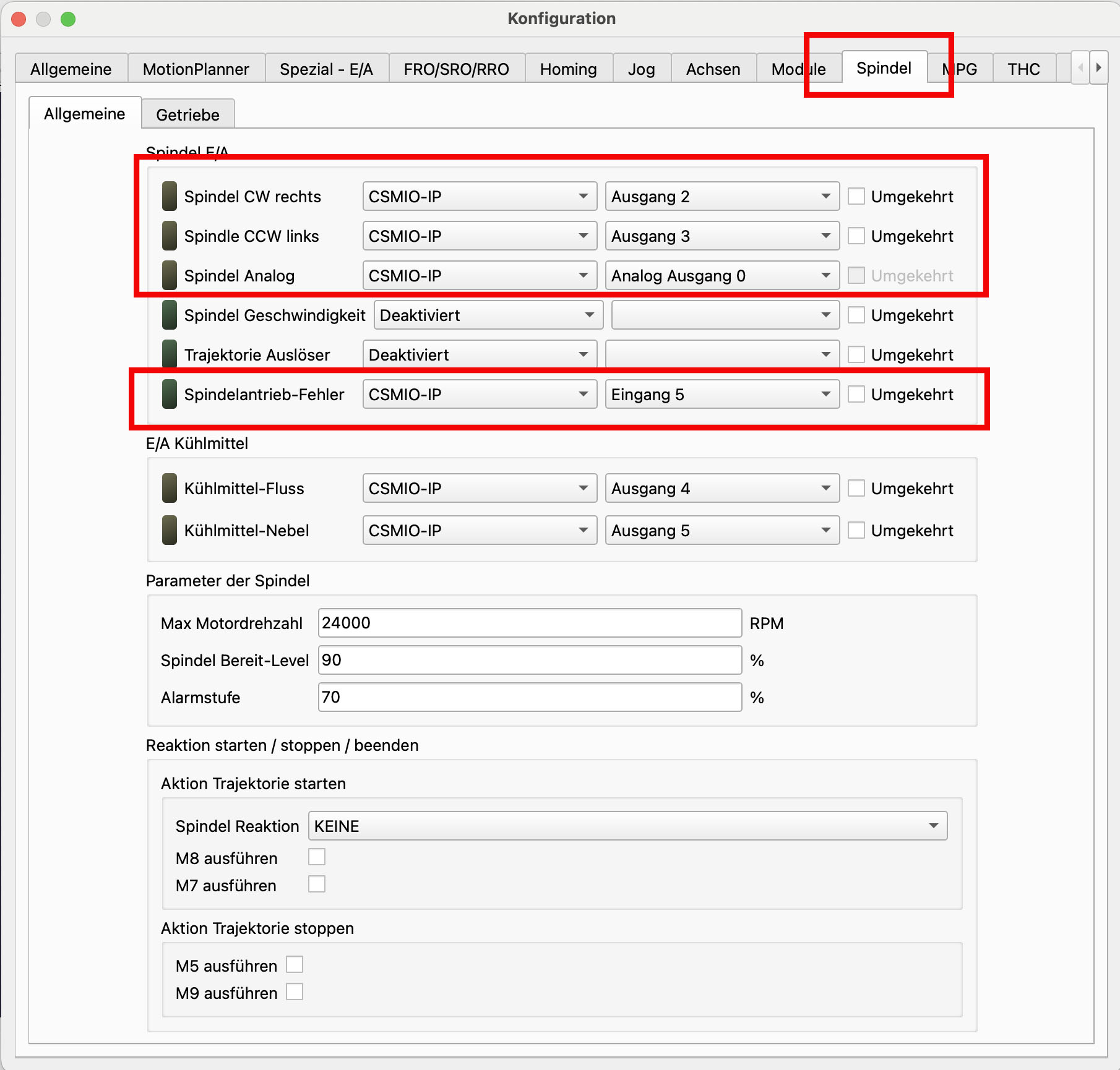

Einstellungen SIM Software
