Emco Turn 120 WZW Platine

Wir bieten für die EMCO TURN 120 eine spezial WZW Platine an, um diese Maschine mit der IP-S oder mit der IP-A umrüsten zu können.
Damit können alle uns bekannten Werkzeugwechsler der EMCO 120 angesteuert werden.

Verdrahtung Variante mit IP-S Steuerung:

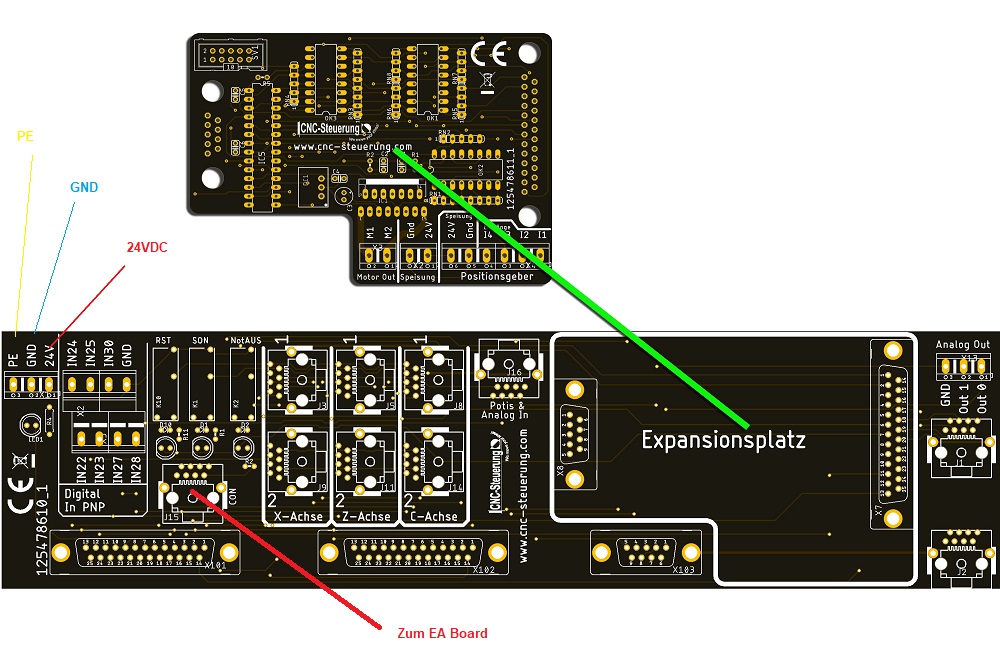

Legen Sie die 24 Volt Spannungsversorgung an Big IO Board an den gekennzeichneten Stellen an.
Die Werkzeugwechslerplatine ist bereits im Auslieferungszustand montiert. Die montierten LED´s geben Ihnen Auskunft über den Status des Wechslers.

Verbinden Sie die X -Y oder Z Achse mit den beiden Patchkabel an den Buchsen RJ1 und RJ2

Schließen Sie den Werkzeugwechsler wie auf dem Deckel abgebildet an. Nutzen Sie auch Ihre Anleitung für die richtige Zuordnung der Signale.

Über die LED´s zeigen wir an, ob die Stellung richtig ist und ob die Signale auch richtig angelegt wurden.

Hier im Beispiel leuchten die LED 4 und LED 3 , gemäß der Zuordnung muss nun Werkzeug 7 eingelegt worden sein.

In diesem Beispiel leuchten 1 - 2 -4 also muss Werkzeug 2 eingewechselt sein.
