IO Modul Anschlussboard
Auch wenn die Module klar beschriftet sind, hier eine kleine Anleitung
Wir bieten zum IO Board ein Erweiterungsborad an was auf zwei Modulen besteht:
-Eingänge
- Ausgänge
Legen Sie am Eingangsmodul (ohne Relais) unten rechts die Spannungsversorgung an.
Hier werden 24 Volt erwartet.
Am Ausgangsmodul können Sie oben an den 3 Schraubklemmungen die Stromversorgung für das IO Modul abgreifen.
-Eingänge
- Ausgänge
Legen Sie am Eingangsmodul (ohne Relais) unten rechts die Spannungsversorgung an.
Hier werden 24 Volt erwartet.
Am Ausgangsmodul können Sie oben an den 3 Schraubklemmungen die Stromversorgung für das IO Modul abgreifen.
Das Eingangsboard stellt Ihnen 16 Eingänge die wir klar unter den Schraubklemmen beschriftet haben zu Verfügung. Auf diesen Board kann auch eine Optionskarte zur leichteren Verdrahtung montiert werden.
Wichtiger Hinweis
Die digitalen Eingänge erwarten PNP Logic. NPN wird nicht unterstützt.
Passende Produkte
Artikelnummer: 125478545_4.2
Optionskarte ohne Zeitschaltuhr
Artikelnummer: 125478545_4.3

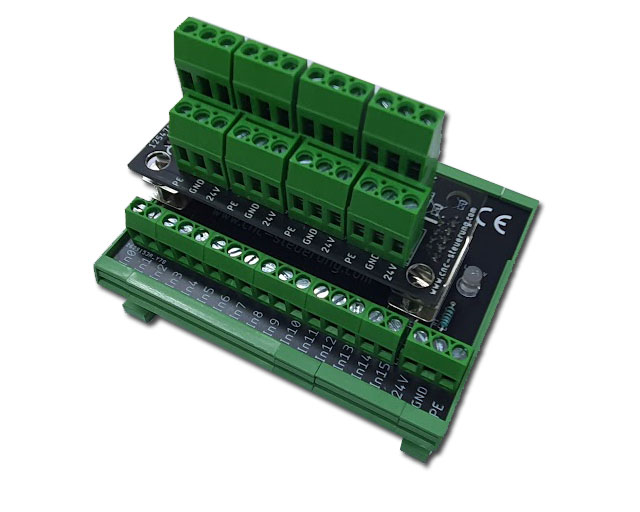

Die Optionskarte kann schnell auf das Modul für die digtitalen Eingänge aufgesteckt (siehe Bild)
.jpg)
